Помимо блоков и перемычек, bauroc изготавливает также ПАНЕЛИ ПЕРЕКРЫТИЯ из ячеистого бетона. ПАНЕЛИ ПЕРЕКРЫТИЯ – это наше специальное изделие для домокомплектов , а также для общественных и промышленных зданий.

Панель перекрытия

ПАНЕЛЬ bauroc – это армированная панель из ячеистого бетона, которую можно использовать в перекрытиях и покрытиях зданий в качестве несущего и теплоизолирующего элемента. ПАНЕЛИ соответствуют требованиям стандарта EVS-EN 12602:2008. ПАНЕЛИ можно устанавливать также под наклоном, т.е. их можно успешно использовать и в домах с двухскатной крышей. Читайте подробнее об использовании панелей в рубрике Проектировщику >Перекрытия и покрытия из панелей

Сроки поставки

Мы изготавливаем ПАНЕЛИ bauroc только по заказу, и предполагаемый срок поставки можем указать при размещении заказа; как правило, срок поставки составляет от 3 недель до 3 месяцев после подтверждения заказа.

Размеры панелей

Ширина ПАНЕЛИ bauroc составляет 600 мм, а высота – 250 мм.
ПАНЕЛИ bauroc изготавливаются с определенной длинной, а шаг длины составляет 199 мм (при проектировании длиной шага можно считать 200 мм). Максимальная длина панелей составляет 6,0 метров (точная длина – 5969 мм), что обусловлено размерами форм, используемых при изготовлении ячеистого бетона. В следующей таблице приведены некоторые возможные варианты длины панелей, дополнительные варианты длины доступны в промежутке 1 м – 6 м с шагом 199 мм.

Помимо панелей шириной 600 мм, мы также производим более узкие панели шириной 300 мм, которые предназначены для использования между двумя потолочными панелями шириной 600 мм или в качестве самой крайней панели. Один из торцов потолочных панелей толщиной 300 мм имеет пазы, а другой либо с гребнем, либо полностью гладкий.

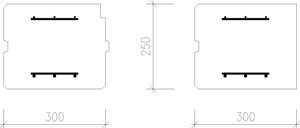

Чертеж. Варианты потолочных панелей шириной 300 мм.

Технические показатели панелей

Ширина
(мм)		 Высота
(мм)		 Длина панели перекрытия *
проектировочный модуль/фактическая длина (мм)
600
300 **		 250 2400/
2387		 2800/
2785		 3200/
3183		 3600/
3581		 4000/
3979		 4400/
4377		 4800/
4775		 5200/
5173		 5600/
5571		 6000/
5969
Вес панелей (кг) 248 289 330 371 417 463 510 563 615 665
Несущая способность 5,0 – 6,5 кН/м²
Сухая плотность 525 ± 25 кг/м³
Теплопроводность 0,13 Вт/мК

* Дополнительные варианты длины панелей доступны в промежутке 1,0 м – 6,0 м с шагом 200/199 мм.
** Стандартная ширина панелей составляет 600 мм, по спецзаказу можно поставить также вдвое более узкие панели шириной 300 мм.

Несущая способность панелей

Панели спроектированы однопролетными (поддерживаются по краям), и при армировании за основу взята определенная несущая способность.
Несущая способность панелей – это равномерно распределенная нагрузка, которую можно применять к перекрытиям или покрытиям в дополнение к собственному весу панелей. В части несущей способности ПАНЕЛИ bauroc сравнимы с железобетонными панелями. В то же время вес панелей в 2 раза меньше, чем у бетонных панелей или у монолитных перекрытий.

Резка панелей и проёмов















Панели не разрешается укорачивать, поскольку в краях панелей находятся поперечные анкерные стержни, обеспечивающие предусмотренную несущую способность панелей. Проемы для канализационных и вентиляционных труб рекомендуется проектировать в швах между панелями. По обоим краям панели имеется зона шириной 90 мм, в которой можно высверливать отверстия для проводки труб. Выполнение вырезов более 180 мм и сверление отверстий в продольных швах панелей запрещено!

По спецзаказу можно изготовить такие ПАНЕЛИ ПЕРЕКРЫТИЯ, в которых будет находиться специальная арматура и в которых можно будет делать также более крупные отверстия в точно указанных производителем местах.

Преимущества панелей bauroc

·      В перекрытиях ПАНЕЛИ bauroc требуют утеплительного слоя толщиной в 2 раза меньше, чем бетонные панели (пустотные панели) и монолитные перекрытия.

·      По сравнению с перекрытиями из бетонных панелей или монолитного бетона, значительно снижаются нагрузки на несущие стены. Вес ПАНЕЛЕЙ bauroc составляет 170 кг/м², что в 2 раза меньше, чем у перекрытий из бетона.

·      ПАНЕЛИ bauroc можно устанавливать и под наклоном, что позволяет использовать их также в домах с двухскатной или скатной крышей в качестве несущей и теплоизолирующей конструкции. Такая крыша строится быстрее, и расход древесного материала уменьшается.

·      Соединение со стеной изготовленных из ПАНЕЛЕЙ bauroc перекрытий и покрытий не требует сложных решений, покрытия остаются воздухонепроницаемыми, а риск возникновения мостиков холода исключается.

Опорные поверхности панелей

При опирании на несущие стены минимальная длина опорной поверхности составляет 90 мм. При опирании на наружные стены из блоков ECOTERM+ минимальная рекомендуемая длина опорной поверхности составляет 120 мм (при проектировании следует учитывать 150 мм, так как фактическая длина панелей чуть меньше номинальной длины). Мы рекомендуем опирать ПАНЕЛИ bauroc и на прилегающие стены (вдоль панели) с такой же длиной опорной поверхности, т.е. для внутренних несущих стен – как минимум 90 мм и для наружных стен – как минимум 120 мм. При опирании на стальные балки длина опорной поверхности может составлять 75 мм.

Точные необходимые опорные поверхности в рамках конкретного строительного проекта рассчитывает составитель конструктивного проекта здания. При расчете длины опорных поверхностей проектировщик должен исходить из прочностных характеристик используемых материалов и нагрузок на них.
